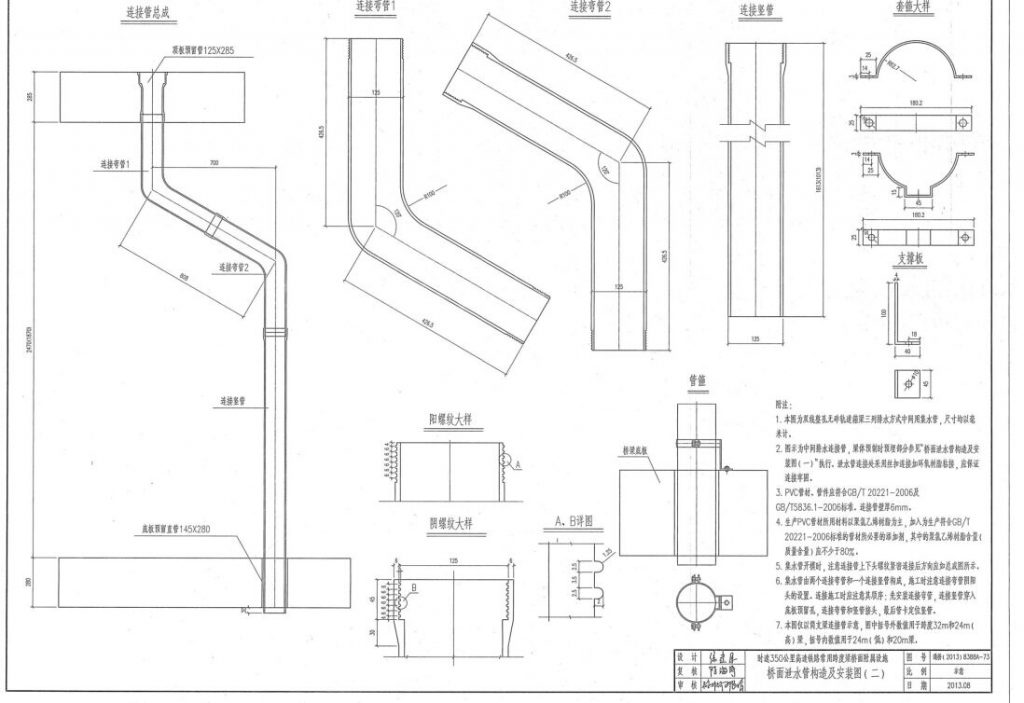

圖中內容中所提高鐵橋面泄水管均采用125直徑PVC材質，平面構造圖總共包括橋梁泄水管連接管總成、連接彎管1、連接彎管2、連接豎管、管箍及套箍大樣等，主要服務于時速350公里高速鐵路常用跨度梁橋面附屬設施，圖號為：通橋（2013）8388A-73。



構造安裝圖頁面注釋：

1. 本圖為雙線整孔無咋軌道箱梁三列排水方式中間用集水管，尺寸均以毫米計算，所有管道均為PVC125泄水管。
2. 圖示為中間排水連接管，梁體預制時預埋部分參見“橋面泄水管構造及安裝圖（一）”執行，橋梁泄水管連接處采用絲扣鏈接加環氧樹脂粘接，應保證連接牢固。
3. 所有系列125橋面泄水管為PVC管材、管件應符合GB/T20221-2006及GB/T5836.1-2006標準，鏈接橋面泄水管壁厚為6MM。
4. 生產PVC橋面泄水管所用材料以聚氯乙烯樹脂為主，加入為生產符合GB/T20221-2006標準的管材所必要的添加劑，其中聚氯乙烯樹脂含量（質量含量）應不少于80%。
5. 集水管開模時，注意連接橋面泄水管上下頭螺紋緊密鏈接后方向應如總成圖所示，同時也需嚴格把控水泥制品模具開模精度，切勿造成預埋砼制品誤差過大。
6. 集水管由兩個橋梁連接泄水彎管和一個連接泄水豎管構成，施工時注意彎管陰陽頭的設置。鏈接施工時應注意其順序：先安裝連接泄水彎管，連接泄水豎管穿入底板預留孔，連接泄水彎管和豎管接頭，最后管箍管卡定位泄水豎管。
7. 本圖僅以筒支橋梁連接管示意，圖中括號外數值用于跨度32M和24M（高）梁，括號內數值用于24M（低）和20M梁。

提示：此高鐵專用橋梁橋面泄水管平面構造及安裝圖主要用于學習交流，切勿用于商業目的，否則后果自負，設計圖下載地址：
